접촉식 3차원측정기
좌우로 스크롤 하시면 확인이 가능합니다.Scroll left and right to check.
| Measuring Range (mm) | 400* 500 *400 |
| Overall Dimensions (mm) | 1220* 1300* 2100 |
| Resolution (㎛) | 0.5 / 0.1 |
| Maximum Permissible Error E per ISO 10360-2 (㎛, L:mm) P |
2.0+L/300 |
| 2 | |
| Maximum Velocity (mm/s) | 400 |
| Air Requirements (kg/㎠, NL, min) | 4, 25 |
| Maximum Workpiece Weight (kg) | 300 |
| Machine Weight (kg) | 600 |
-

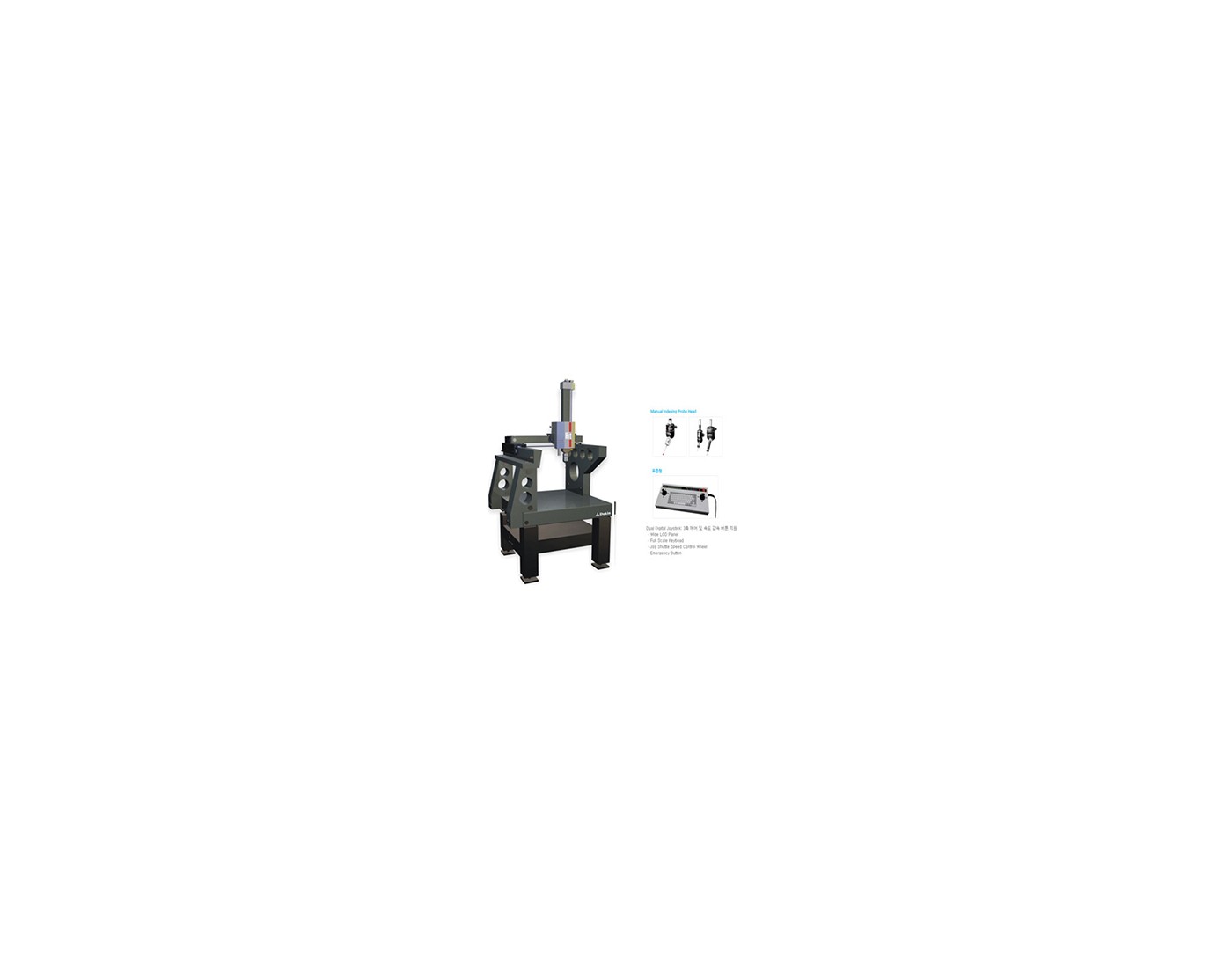

본 장비는 3차원측정기로 대상물의 가로, 세로, 높이의 3차원 좌표가 디지털로 표시되는 측정기입니다.
접촉시 측정센서 (프로브를 측정물의 표면에 직접 접촉하여 그 접촉점의 좌표값을 얻어내는 방식이다. -
접촉식 측정기는 물체를 검사하는 정밀도가 높다. 이는 레이저나 카메라로 촬영을 하는 방식이 아닌 실제로 물체를 측정하는 방식이기 때문이다.
복잡한 모양의 물체라도 매우 짧은 시간내에 정밀도를 높게 측정해낼 수 있습니다.
단점은 검사하는 속도의 경우 접촉식 측정기는 비접촉식에 비해 느리다. - 3차원측정기는 물품에 맞는 프로브를 고르고 구멍의 중심위치, 중심거리, 평면좌표, 내외측치수단차, 곡면의 3차원좌표, 위치편차 등 각종 측정을 용이하게 할 수 있습니다.
